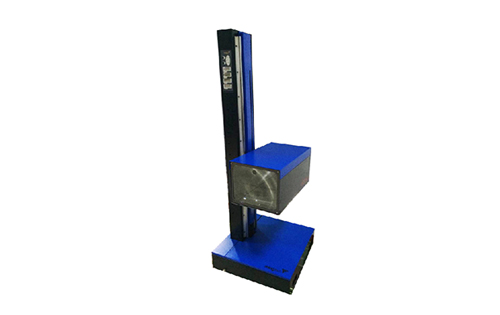

MQD-5A机动车前照灯检测仪

产品特点

 采用先进的高速DSPDSP6000)数字图像处理技术,标准的双CCD结构,精密的光学系统,标定点少,数据重复性好,全自动完成前照灯远光、近光各项参数的精确检测。

▣ 采用标准的双CCD技术寻光、检测,能有效防止外界干扰,定位精确快捷,远/近光检测平均耗时40余秒。

▣ 超高亮数字显示系统,提供VGA视频输出接口,方便检测线人工识别。提供丰富、可靠的通讯协议,方便联网。对各种类型前照灯都能正确检测。



技术参数

1.1测量范围

发光强度

(0~120000)cd

远光光轴偏移量

垂直方向

上40cm/dam ~下56cm/dam(上2°30′ ~ 下3°)

水平方向

左56cm/dam ~右56cm/dam(左3°~ 右3°)

近光光轴偏移量

垂直方向

上40cm/dam ~下56cm/dam(上2°30′~下3°)

水平方向

左56cm/dam ~右56cm/dam(左3°~右3°)

车灯高度

(350~1400)mm
















1.2示值误差


发光强度

光轴偏移值(角)为零时,示值误差不大于±10%

光轴偏移值(角)在检定范围内的任意值时,示值误差不大于±12%

远光光轴偏移量

示值误差:不大于±3.2cm/dam(±10′)

示值间差:不大于±3.2cm/dam(±10′)

近光光轴偏移量

示值误差:不大于±3.2cm/dam(±10′)

车灯高度

示值误差:不大于±1cm
















2 其他参数


工作条件

产品规格

环境温度

(-5~40)℃

消耗功率

额定:200W;待机:37W

相对湿度

≤90%

外型尺寸

800×670×1700(长×宽×高)mm

电源电压

AC(220±22)V

主机重量

100 kg

电源频率

(50±1)Hz

包装

8mm木箱:1000×700×1800 mm

检测距离

(0.8~1) m

导轨

长5m,重35kg
