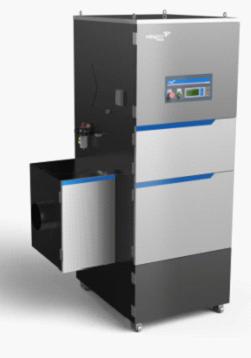

一、抽排处理主机
1、主要功能特点
◆ 主要用于处理机动车尾气中的颗粒物；
◆ 适用于轻、重型柴油车与汽油车两条检测线的尾气处理；
◆ 颗粒物过滤滤筒采用特殊工艺，使用寿命长，且更换方便；
◆ 采用手动、定时和定压差等智能组合的反吹方式，有效的延长了 滤筒的使用寿命；
◆ 具有完善的自诊断功能、状态指示功能和警示功能；
◆ 具有急停保护功能和检测过程中打开门自动停止检测的保护功能。
2、主要技术参数
◆ 主要指标：
处理风量：2400m³/h
颗粒物过滤效率：≥99.5%
◆ 电源：AC380V、三相四线
◆ 功耗：5.5KW
◆ 重量：约430kg
◆ 外形尺寸：1200（长）*970（宽）*2140mm（高）
◆ 噪声：<70dB

二、标配件：

•  抽气组件：




• 二分器：





三、 选配件：


•  进气口风井盖：



• 出气口风井盖：


三、现场配套使用建议方案：

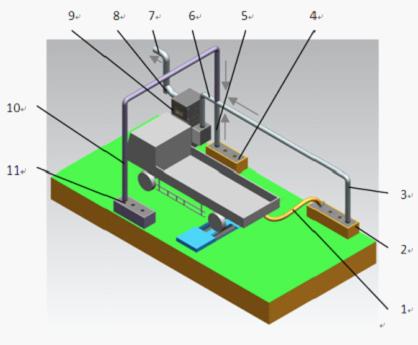

1、地面方案：



 1、抽气组件  2、防火沟1  3、抽气支管1  4、防火沟2    5、抽气支管2  6、抽气总管
    7、出气管  8、两分器  9、抽排处理主机  10、抽气支管3  11、防火沟3

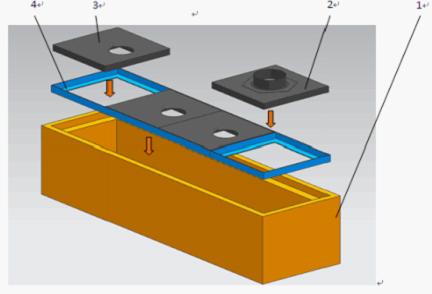

防火沟示意图：

1、  防火沟  2、出气风井盖  3、进气风井盖  4、风井框架
注意事项：

• 防火沟1 ：需配备3个进气风井盖和1个出气风井盖；
• 防火沟2和防火沟3 ：各需配备2个进气风井盖和1个出气风井盖；
• 各防火沟出口到设备入口之间的抽气支管与抽气总管加起来的总长度不超过20米，例：抽气支管1+抽气总管<20米；抽气支管2+抽气总管<20米；抽气支管3+抽气总管<20米；
• 抽气支管材料为镀锌板，直径200mm；抽气总管材料为镀锌板，直径200mm；出气管材料为镀锌板，直径250mm。

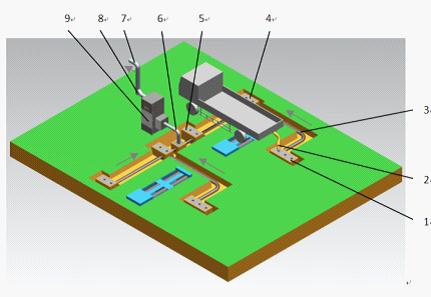

2、地下方案：

1、防火沟1  2、抽气组件  3、抽气支管  4、防火沟2   5、防火沟3  6、抽气总管
            7、出气管  8、两分器  9、抽排处理主机
注意事项：

• 防火沟1 ：需配备3个进气风井盖；
• 防火沟2和防火沟3 ：各需配备2个进气风井盖；
• 各防火沟出口到设备入口之间的抽气支管与抽气总管加起来的总长度不超过20米；
• 预埋抽气支管材质请选择Q235A，以防材质老化导致管路堵塞；
• 抽气总管材料为镀锌板，直径200mm；出气管材料为镀锌板，直径250mm。
